Cuánto mide una góndola de supermercado lo decide el fabricante. Cuánto pasillo dejarle alrededor, no: eso lo fija el Código Técnico y cambia con dos datos que casi nadie mira.
Equipo de Muebles Talego, Torrijos (Toledo). Equipamos comercios desde 1985. Actualizado el 29 de septiembre de 2026.
Una góndola de supermercado mide 140 o 160 cm de alto, con módulos de 70 a 130 cm y de 93 a 111 de fondo con las dos caras. Eso lo pone el catálogo, no la ley. El pasillo sí lo fija la norma: de 1,20 a 1,80 m según la superficie de venta y según haya carros.
Lo esencial
Alto, largo y fondo de la góndola son de catálogo: ninguna norma los fija.
La bandeja más honda va abajo, y es la que decide cuánto pasillo te queda.
El pasillo mínimo es de 1,20, 1,40 o 1,80 m según pases de 400 m² de venta y según uses carros.
Esos 400 m² se cuentan desde la línea de cajas, no desde la puerta.
Una silla de ruedas pide 1,50 m para girar, y la caja accesible, 1,20 m de paso.
CatálogoAlto de la góndola central EM, modelo 15B. Con visera informativa sube a 160. Sale de la ficha de medidas, no de ninguna norma.
Las góndolas centrales de nuestro catálogo miden 140 o 160 cm de alto, con módulos de 70 a 130 cm y de 93 a 111 de fondo con las dos caras. Los murales suben a 195 o 200 cm y se quedan en 50 o 56 de fondo. Ninguna norma fija esas cifras.

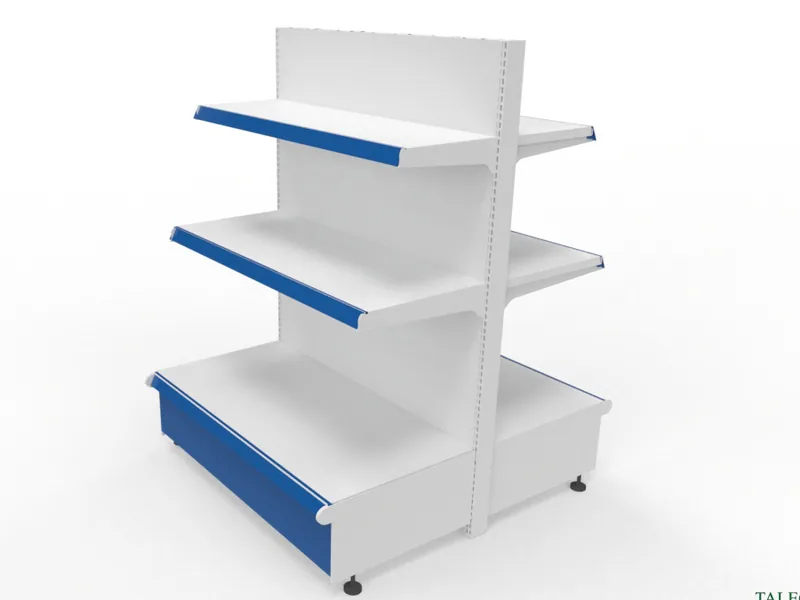

Lo decimos con las fichas delante. La góndola EM mide 140 cm de alto, 133 de ancho y 106 de fondo en su ficha, y 160 con visera.

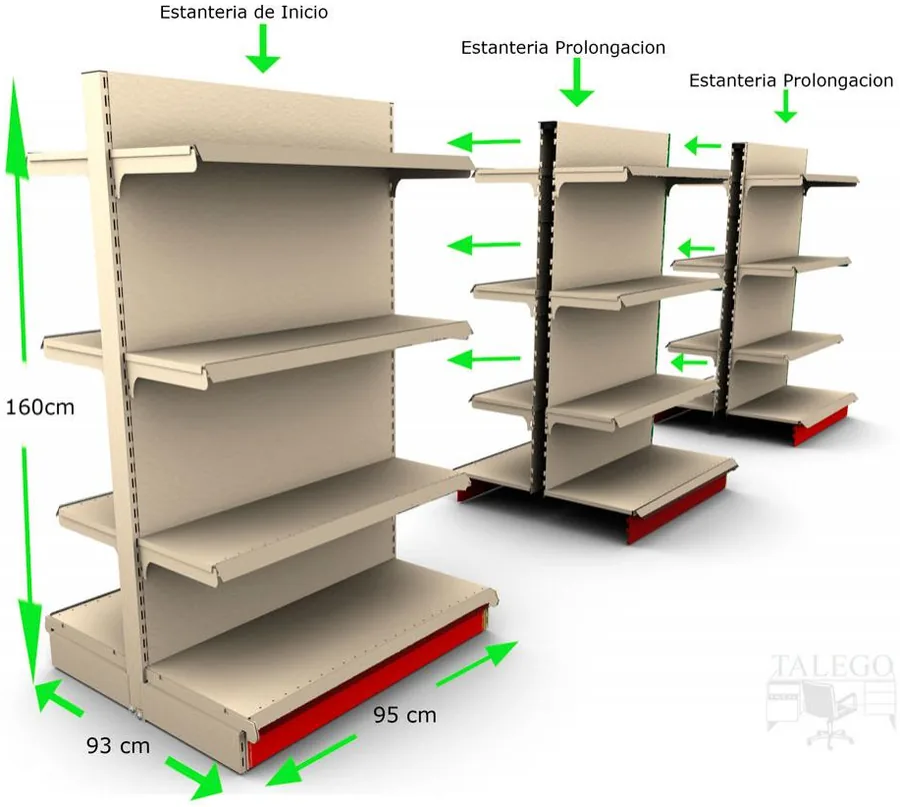

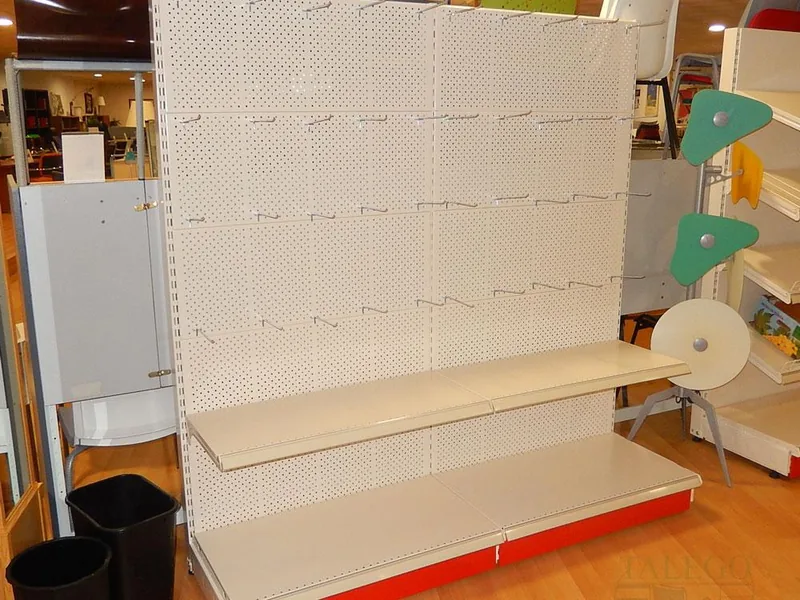

La estantería de supermercado KA publica las suyas dentro de la imagen de su ficha: 160 × 95 × 93 cm en góndola y 195 × 95 × 50 en mural.
La KA se vende por módulos: uno de inicio y las prolongaciones, que comparten poste con el anterior. Las cotas son las que publica la ficha en esta misma imagen.
Qué mide cada mueble de un autoservicio, según su ficha
Mueble
Alto
Largo del módulo
Fondo
De dónde sale
Góndola central EM (dos caras)
140 o 160 cm
70, 85, 100 o 130 cm
106 a 111 cm
CatálogoFicha y PDF de medidas
Góndola KA de sobrestock
160 cm
95 cm
93 cm
CatálogoImagen de medidas de la ficha
Mural EM de pared (una cara)
200 o 220 cm
133 cm
56 cm
CatálogoPDF de medidas
Mural KA de sobrestock
195 cm
95 cm
50 cm
CatálogoImagen de medidas de la ficha
Cabecera redonda EM (modelo 16A)
140 cm
56 cm
106 cm
CatálogoPDF de medidas
Expositor de frutería con ruedas
160 cm
85 cm
70 cm
CatálogoFicha del producto

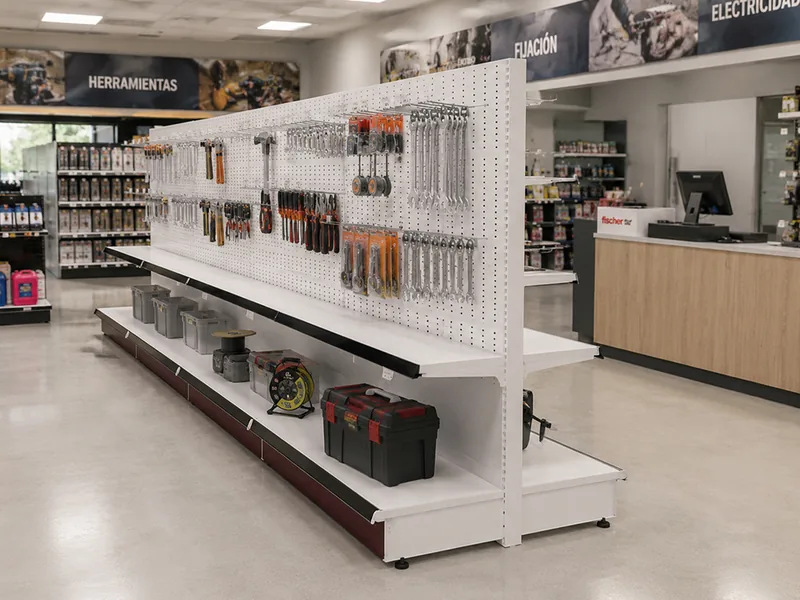

Góndola de supermercado de segunda mano
160 cm
520 cm los cuatro módulos
85 cm
CatálogoFicha de la pieza
Lo que exige la norma
Ninguna cifra
Ninguna cifra
Ninguna cifra
NormaEl CTE regula el pasillo, no el mueble
Cómo leer la tabla: «catálogo» son las medidas publicadas en nuestras fichas y en sus PDF a 15 de septiembre de 2026, y se miden con el mueble montado. El fondo de la góndola EM se da como rango porque la ficha del mismo módulo en nuestra tienda online publica 111 cm y el PDF, 106: hasta que el fabricante lo cierre, cuenta con 111.
La góndola central de dos caras: 140 cm de alto, bandejas de 50, 40 y 30 y módulos de 70 a 130. Para la zona central de un autoservicio, la que reparte los pasillos.
¿Cuántas bandejas lleva una góndola y de qué fondo?
6 m lineales
EjemploLo que expone un módulo de 100 cm con tres bandejas por cara, contando las dos caras. Cálculo nuestro con las medidas de la ficha.
La góndola de 140 cm lleva tres bandejas por cara, de 50, 40 y 30 cm de fondo, y la más honda va abajo. Son seis por módulo, unos 6 metros lineales de exposición y 2,40 m² de balda. La de 160 de segunda mano sube a cuatro por cara.
El orden no es un capricho: la bandeja honda abajo aguanta el peso, deja ver las de arriba y hace de tope al carro. Puesta al revés, tapa a la de abajo y vuela sobre el pasillo.

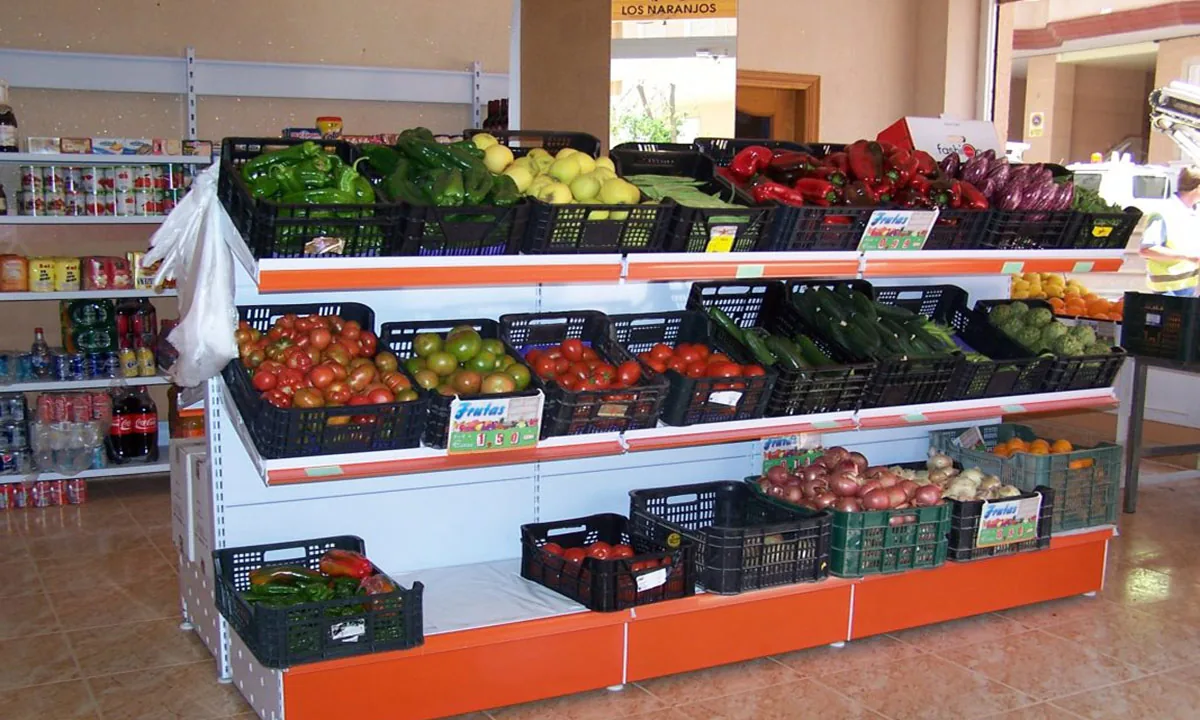

Una góndola a dos caras montada para frutería: la bandeja de abajo sobresale, la de en medio menos y la de arriba es la más corta. Esa escalera es la que deja ver el género desde el pasillo.
Bandeja a bandeja
El frente de un módulo de góndola de 100 cm, con cinco posiciones de bandeja. Toca una y cambia su fondo: vacío, 30, 40 o 50 cm. Las cifras de al lado se rehacen solas.
Módulo de 140 cm de alto, cinco posiciones
100 cm de largoDos caras
Exposición por las dos caras
6,00 m3 bandejas por cara, de 1,00 m cada una.
Superficie de balda
2,40 m² Suma de fondos: 50 + 40 + 30 cm, por 1,00 m de largo y dos caras.
Fondo del mueble en el suelo
106 a 111 cm Dos bandejas de 50 cm enfrentadas más la estructura central, según la ficha y el PDF.
Altura útil entre bandejas
Dato pendiente del fabricante Reparto simple del alto: 140 cm entre 3 niveles son 46,7 cm por nivel, sin descontar la bandeja base ni el grosor de cada estante.
Esta es la configuración que vende la ficha: 2 de 50, 2 de 40 y 2 de 30 cm, de abajo arriba. Cambia una posición y verás qué se gana y qué se pierde.
El alto no se mueve: 140 cm pongas las bandejas que pongas. Lo que cambia es cuánto entra y cuánto pasillo te queda.
Las cifras se calculan en tu navegador con las medidas publicadas de la góndola EM (módulo de 100 cm, bandejas de 30, 40 y 50, dos caras). El paso de perforación del poste y la altura de la bandeja base no están publicados, así que la altura útil real queda pendiente del fabricante: el reparto que ves solo divide el alto total entre el número de bandejas. Cuántos niveles admite un módulo de 140 cm también está pendiente; la góndola de 160 de segunda mano lleva cuatro por cara.
Las bandejas llevan portaprecios, se inclinan en la serie KA y admiten divisorias o cestos. El alto no cambia; sí cuánto cabe, y eso se ve modelo a modelo.
¿Qué ancho tiene que tener un pasillo de supermercado?
1,80 m
NormaPasillo mínimo entre góndolas en un área de venta de más de 400 m² con carros. CTE, DB SI, tabla 4.1, nota (4).
Son cuatro cifras, no una. 1,20 m si el área de venta no pasa de 400 m² y no hay carros; 1,40 con carros por debajo de esos 400, o sin carros por encima; y 1,80 con más de 400 m² y carros. Frente a una batería de más de diez cajas, 3 o 4 m.
Lo fija la tabla 4.1 del Documento Básico SI, la que dimensiona la evacuación, en su nota (4) para uso comercial. No es una recomendación: los pasillos entre estanterías son recorrido de evacuación.

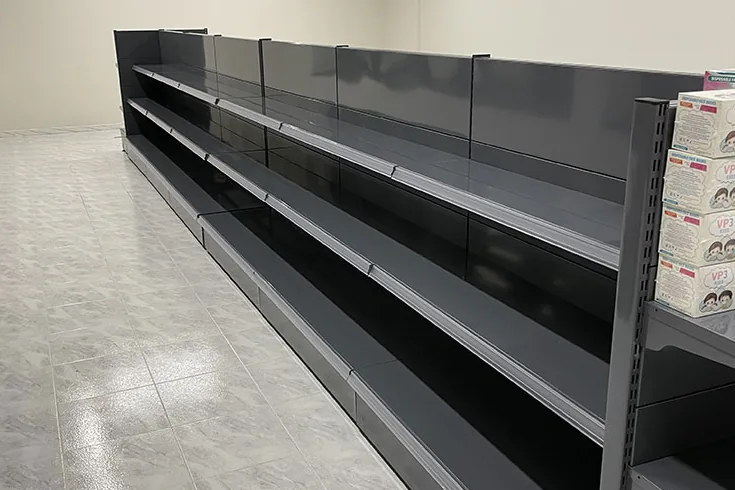

Góndola en grafito de un súper de Lugo. El pasillo se mide de borde a borde de las bandejas de abajo, que son las que sobresalen, y no de poste a poste.
Anchura mínima de los pasillos de un área de venta
Área de venta en esa planta
¿Hay carros?
Pasillo entre estanterías
Frente a una batería de más de diez cajas
Hasta 400 m²
No
1,20 m
No aplica
Hasta 400 m²
Sí
1,40 m
3,00 m
Más de 400 m²
No
1,40 m
No aplica
Más de 400 m²
Sí
1,80 m
4,00 m
Cifras literales de la nota (4) de la tabla 4.1 del DB SI, en el texto consolidado que publica codigotecnico.org, consultado el 15 de septiembre de 2026. Son mínimos de anchura libre, medidos entre lo que sobresalga a cada lado, y se suman a la regla general de la tabla: la anchura nunca baja de la que pida la ocupación prevista. Si en mitad del pasillo hay un pilar, el mínimo se aplica a la suma de los dos pasos y ninguno de ellos puede bajar de 1 m, según los comentarios del Ministerio al propio DB SI.

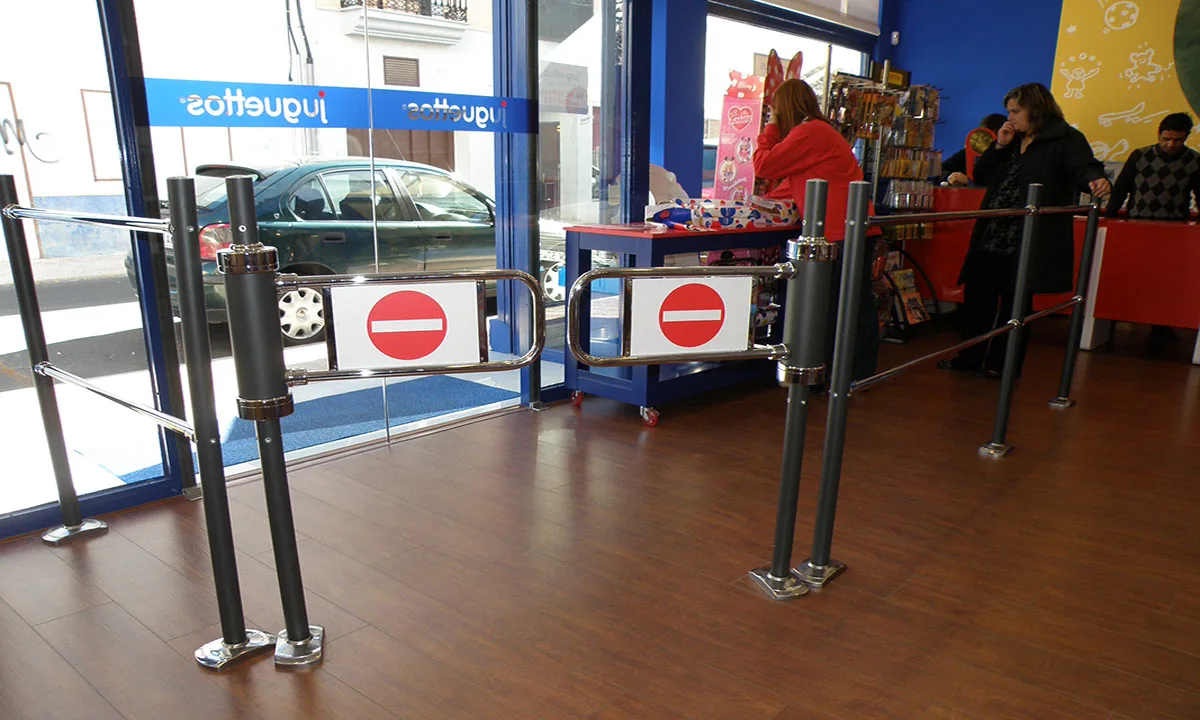

La entrada con sus banderolas: acceso y circulación. Esta zona queda fuera del cómputo de los 400 m² que deciden el ancho de tus pasillos.
Los comentarios del Ministerio lo dicen con todas las letras: en un autoservicio la superficie se cuenta a partir de la línea de cajas, y queda fuera la zona previa de acceso. Un local de 430 m² construidos puede quedarse por debajo del umbral.
¿Y si por el pasillo van carros, cestas o una silla de ruedas?
1,50 m
NormaDiámetro libre que necesita una silla de ruedas para girar. El DB SUA lo pide al fondo de los pasillos de más de 10 m.
Un carro de la compra mide unos 59 cm de ancho y una persona, 54. Dos carros caben en 1,40 m; un carro y una silla de ruedas, no. Con cestas vale el mínimo de «sin carros», y el itinerario accesible pide 1,20 m de paso y 1,50 para girar.
El pasillo no se llena de muebles: se llena de gente que se cruza. Estos son los cinco cruces que vemos al montar.
¿Cabe el cruce?
Cinco situaciones reales con su pasillo ya medido. Di si pasa, si pasa justo o si no pasa, y la fila se corrige con la cota y su fuente.
Dos clientes a pie se cruzan de frente.Tienda de 300 m² de venta, sin carros. Pasillo de 1,20 m.
Pasa
0,54 + 0,54 = 1,08 m. Sobran 12 cm y, además, 1,20 m es justo el mínimo que pide el DB SI para un área de venta de hasta 400 m² sin carros.
Ancho de una persona: 0,54 m, percentil 95 de anchura entre codos de la población laboral española (INSST, 2003), medido sentado. Mínimo: DB SI, tabla 4.1, nota (4).
Un carro de la compra y una silla de ruedas.Súper de 300 m² con carros. Pasillo de 1,20 m.
No pasa
0,59 + 0,80 = 1,39 m: faltan 19 cm. Y ese pasillo tampoco cumple, porque con carros y hasta 400 m² el mínimo es 1,40.
Carro de 180 litros: 593 mm de ancho, ficha del Polycart P180. Silla de ruedas: 0,80 m, el espacio que reserva el DB SUA (plaza de 0,80 × 1,20 m).
Un reponedor con transpaleta y palé, y un cliente a pie.Súper de 600 m² con carros. Pasillo de 1,40 m.
Justo
0,80 + 0,54 = 1,34 m: cabe por 6 cm. Pero con más de 400 m² y carros la norma pide 1,80, así que ese pasillo no debería medir 1,40.
Manda el palé, no la máquina: las horquillas de nuestra transpaleta manual miden 525 mm, y el palé europeo que cargan, 800 × 1.200 mm.
Dos carros de la compra se cruzan.Súper de 350 m² con carros. Pasillo de 1,40 m.
Pasa
0,59 + 0,59 = 1,18 m, con 22 cm de sobra, y el pasillo cumple el mínimo de 1,40 que le toca. Es el cruce para el que está pensada esa cifra.
Carro de 180 litros: 593 mm de ancho y 1.016 de largo (ficha del Polycart P180). Mínimo: DB SI, tabla 4.1, nota (4).
Una silla de ruedas da la vuelta al fondo del pasillo.Pasillo ciego de 12 m de largo y 1,40 de ancho.
No pasa
Girar no es pasar: hace falta un círculo libre de 1,50 m de diámetro, y el DB SUA lo exige al fondo de los pasillos de más de 10 m. Con 1,40 hay que dejar un ensanche o abrir el pasillo por los dos extremos.
DB SUA, anejo A, itinerario accesible: paso libre de 1,20 m, estrechamientos puntuales de 1,00 m como mínimo y giro de 1,50 m al fondo de pasillos de más de 10 m.
Los anchos con los que se corrige cada fila. Persona, 0,54 m (INSST, 2003, percentil 95 de anchura entre codos, medida sentado). Carro de 180 litros, 0,59 m (ficha del Polycart P180). Silla de ruedas, 0,80 m y giro de 1,50 (DB SUA). Palé europeo sobre transpaleta, 0,80 m (EPAL y ficha de nuestra transpaleta).
Son anchos de referencia, no los de tu carro ni los de tu silla: el cálculo se hace en tu navegador y solo compara sumas. «Justo» significa que el cruce cabe pero el pasillo no llega al mínimo que le pide el DB SI a esa tienda. En un local ya abierto, quien decide es tu técnico o tu ayuntamiento.
Hay un caso con respuesta escrita: la tienda con cestas o carros pequeños. El Consejo General de Colegios de Ingenieros Industriales respondió en una consulta sobre el CTE que ahí vale la anchura de «sin carros». Es su interpretación, no la norma.
Cuidado con una cifra que circula: los 1,80 m de las normas de accesibilidad urbana regulan la acera, no tu pasillo. Y si repartes cestas de compra en vez de carros, la fila que te toca es otra.
¿Cuántas góndolas caben en mi local?
2 góndolas
EjemploLas que caben a lo ancho de un local de 10 m si el área de venta pasa de 400 m² y hay carros. Por debajo de ese umbral caben tres.
La cuenta es sencilla: dos murales de 56 cm contra las paredes, góndolas centrales de 106 y un pasillo mínimo entre cada dos muebles. Un local de 10 m de ancho admite tres góndolas por debajo de 400 m² y dos por encima con carros.
Góndolas centrales que caben a lo ancho, con murales en las dos paredes
Ancho interior del local
Hasta 400 m², sin carros (1,20 m)
Hasta 400 m², con carros (1,40 m)
Más de 400 m², con carros (1,80 m)
8 m
2 góndolas
2
1
10 m
3 góndolas
3 (2 si el fondo es de 111 cm)
2
12 m
4 góndolas
3
3
Es un ejemplo, no un proyecto. Cuenta con dos murales de 56 cm, góndolas de 106 cm de fondo y el pasillo al mínimo del DB SI, todo medido a lo ancho y sin contar pilares, cámaras, obradores ni la zona de cajas. Con el fondo de 111 cm de la ficha de la tienda, un local de 10 m con carros se queda en dos góndolas.
La lectura importante no es el número: cruzar los 400 m² cuesta una fila entera de góndolas en un local de 10 m. Esa cuenta se hace sobre el plano, antes de comprar.
CatálogoLos muebles de comercio del catálogo a 15 de septiembre de 2026: góndola central, murales, frutería, estantería de enganche a pared y el sobrestock KA.
Depende de dónde vaya el mueble: a la zona central, una góndola de dos caras; contra la pared, un mural; colgada de la pared, una estantería de enganche. Entre nuestros siete modelos no cambia el estilo: cambian el fondo, las caras y los extras.
En vez de leer siete fichas, compáralos de dos en dos: el bloque retira lo que coincide.
Dos modelos, solo lo que cambia
Los siete modelos de comercio del catálogo. Toca dos: se montan enfrentados y las filas en las que coinciden se retiran solas, así que en pantalla solo queda la diferencia.
Lo que cambia
KA de sobrestock
EM Góndola
Qué es
Sobrestock de fábrica en beige y rojo
Góndola central de dos caras
Caras
Dos en góndola, una en mural
Dos
Alto
160 cm en góndola, 195 en mural
140 cm, o 160 con visera
Largo del módulo
95 cm
70, 85, 100 o 130 cm
Fondo total
93 cm en góndola, 50 en mural
106 a 111 cm
Bandejas
Reforzadas e inclinables, de 30, 40 y 50 cm según módulo
Dos de 50, dos de 40 y dos de 30 cm: tres por cara
Ruedas
No publicado
No: pies de PVC con reguladores
Extras
Portaprecios transparentes; beige combinado con rojo
Visera informativa opcional y cabecera redonda a juego
Dos góndolas que no coinciden en ninguna fila: cambian el alto, el largo del módulo, el fondo y hasta el número de bandejas.
¿Te encaja alguno de los dos? Te lo presupuestamos con tu medida y tu color.
Filas con «no publicado» no se retiran nunca: no son una coincidencia, son un dato que falta en la ficha. Los datos son los publicados en las fichas del catálogo a 15 de septiembre de 2026.
Qué es
Sobrestock de fábrica en beige y rojo
Caras
Dos en góndola, una en mural
Alto
160 cm en góndola, 195 en mural
Largo del módulo
95 cm
Fondo total
93 cm en góndola, 50 en mural
Bandejas
Reforzadas e inclinables, de 30, 40 y 50 cm según módulo
Ruedas
No publicado
Extras
Portaprecios transparentes; beige combinado con rojo
Qué es
Góndola central de dos caras
Caras
Dos
Alto
140 cm, o 160 con visera
Largo del módulo
70, 85, 100 o 130 cm
Fondo total
106 a 111 cm
Bandejas
Dos de 50, dos de 40 y dos de 30 cm: tres por cara
Ruedas
No: pies de PVC con reguladores
Extras
Visera informativa opcional y cabecera redonda a juego
Qué es
Estantería de bandejas sin panel trasero
Caras
No publicado
Alto
No publicado
Largo del módulo
70, 85, 100 o 130 cm
Fondo total
No publicado
Bandejas
Metálicas reforzadas, con portaprecios o sin ellos
Ruedas
No publicado
Extras
Sin fondo trasero: se ve la pared
Qué es
Mural con divisorias sobre las bandejas
Caras
Una, contra la pared
Alto
200 cm, o 220 con visera
Largo del módulo
133 cm, y también 70, 85 o 100
Fondo total
56 cm
Bandejas
Una de 50 y cuatro de 40 cm, con divisorias
Ruedas
No: pies de PVC con reguladores
Extras
Divisorias para separar referencias; visera opcional
Qué es
Mural con cestos de rejilla
Caras
Una, contra la pared
Alto
200 cm, o 220 con visera
Largo del módulo
133 cm, y también 70, 85 o 100
Fondo total
56 cm
Bandejas
Una de 40 cm y cuatro cestos de rejilla
Ruedas
No: pies de PVC con reguladores
Extras
Cestos para producto suelto o de oferta; visera opcional
Qué es
Expositor de fruta con ruedas
Caras
No publicado para este expositor
Alto
160 cm
Largo del módulo
85 cm
Fondo total
70 cm
Bandejas
Estantes para fruta; cuántos, no publicado
Ruedas
Sí, es el único con ruedas
Extras
En la misma gama hay murales de frutería y expositores de acero inoxidable
Qué es
Estantería colgada de una cremallera en la pared
Caras
Una, contra la pared
Alto
No publicado
Largo del módulo
No publicado
Fondo total
No publicado
Bandejas
No publicado
Ruedas
No: va colgada de la pared
Extras
No apoya en el suelo: deja el pavimento libre
Estanterías de comercio y góndolas de nuestro catálogo, con sus medidas
Medidas publicadas en las fichas del catálogo a 15 de septiembre de 2026, con el mueble montado. Para ajustar el modelo a tu local, pide presupuesto con tu medida. La segunda mano son piezas únicas que se agotan.
CatálogoCabecera redonda EM, modelo 16A: 140 cm de alto y 106 de fondo, la misma línea que la góndola a la que remata.
La cabecera o punta de góndola es el módulo del extremo, el que se ve desde el pasillo principal. En nuestro catálogo es la cabecera redonda 16A: 140 × 56 × 106 cm, con bandejas de 50, 40 y 30.
Al lado están los muebles que no son góndola ni mural. El expositor de frutería mide 160 × 85 × 70 cm y es el único con ruedas, que se agradecen al fregar debajo.
¿Y la caja, qué medidas pide?
1,20 m de paso
NormaAnchura de la caja accesible, con un espacio de maniobra de 1,50 m de diámetro antes y después. Comentarios del Ministerio al DB SUA.
La línea de cajas tiene tres reglas propias: al menos una caja accesible de cada modalidad, con 1,20 m de paso y 1,50 de giro antes y después; salidas intercaladas para que no haya más de diez cajas seguidas; y, sin carros, paso libre de 0,70 m.
La regla de las diez cajas sorprende. Con carros, el paso por las cajas no cuenta como recorrido de evacuación: hay que abrir huecos en la batería. Con menos de diez cajas, dos salidas; con menos de cinco, una.

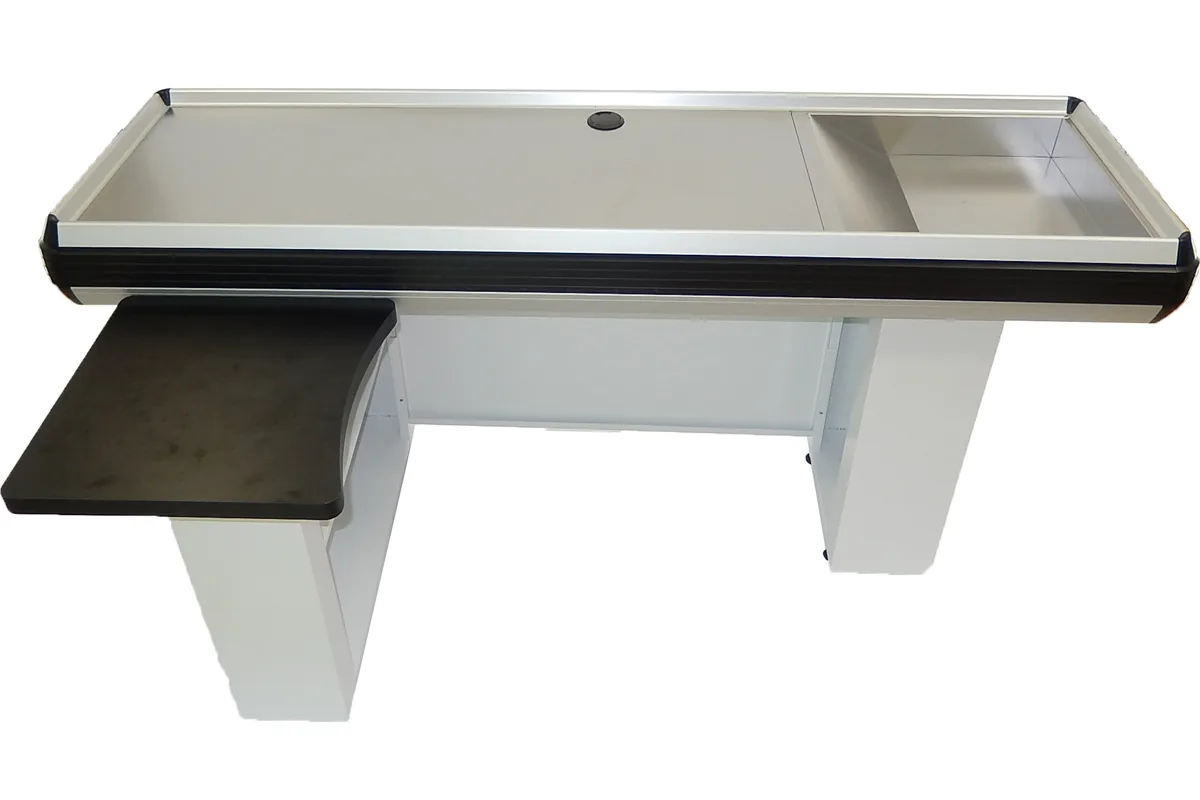

Un mostrador de caja KA de 183 × 101 cm y 86 de alto. Los de la serie Co vienen rectos de 138, 167 y 198 cm o en L, con el mueble dado de caja incluido.
Del alto del mueble de caja y del tramo accesible hablamos en la guía de la altura de un mostrador, con las cinco cotas del punto de atención accesible.
¿Tengo que cumplir esto si mi tienda ya está abierta?
El Código Técnico se aplica a la obra nueva, a las reformas con licencia o declaración responsable y a los cambios de uso. Si tu tienda funciona y no vas a hacer obra, mandan tu licencia de actividad y los ajustes razonables. Lo decide tu técnico o tu ayuntamiento.
Dicho eso, mover una góndola no es obra. Si un pasillo se quedó en 1 m porque entró un mueble de más, ensancharlo no cuesta licencia: cuesta una tarde.
En Castilla-La Mancha se suma el Código de Accesibilidad regional: itinerarios de 1 m de anchura mínima y un giro de 1,50 m por planta en los edificios de uso público, entre ellos los comercios de más de 50 m² útiles en planta baja.
Lo que haríamos nosotros
Esto es opinión, no norma: lo que haríamos si el súper fuera nuestro.
Mediríamos el pasillo desde el borde de la bandeja de abajo. Es la que sobresale y la que roza el carro; el poste no toca a nadie.
Con carros, no bajaríamos de 1,40 m aunque la tienda no llegue a 400 m². Por debajo de eso, dos carros que se cruzan bloquean el pasillo todos los sábados.
Antes de elegir cestas para librarse del 1,80, pensaríamos si el negocio va a meter carros. Cambiar de idea después obliga a mover todas las góndolas.
Dejaríamos la bandeja honda abajo y subiríamos las de 30 arriba, aunque el proveedor pida lo contrario para su producto estrella.
Con lo que no estamos de acuerdo. Circula un «pasillo mínimo de 0,90 a 1,00 m» para tiendas pequeñas, sacado de guías de otros países. En España no llega: sin carros el mínimo es 1,20 m, y con carros, 1,40.
Preguntas frecuentes sobre la góndola de supermercado
Las centrales de nuestro catálogo miden 140 o 160 cm de alto, con módulos de 70 a 130 cm de largo y de 93 a 111 cm de fondo con las dos caras. Los murales suben a 195 o 200 cm y se quedan en 50 o 56 cm de fondo. Son medidas de fabricante: ninguna norma española fija el tamaño del mueble.
Según el DB SI del Código Técnico: 1,20 m si el área de venta no pasa de 400 m² y no hay carros; 1,40 m con carros por debajo de 400 m² o sin carros por encima; y 1,80 m con más de 400 m² y carros. Frente a una batería de más de diez cajas, 3 o 4 m. Esos 400 m² se cuentan desde la línea de cajas.
Un carro de 180 litros mide 593 mm de ancho, 1.016 de largo y 1.055 de alto, según la ficha del fabricante Polycart. Nuestros carros de supermercado van en varias medidas. Además, los establecimientos de 2.500 m² útiles o más que ponen carros a disposición del público deben tener carros para usuarios de silla de ruedas, al menos tantos como plazas de aparcamiento reservadas (Real Decreto 193/2023).
Un círculo libre de 1,50 m de diámetro. El DB SUA lo pide en el vestíbulo de entrada y al fondo de los pasillos de más de 10 m, y el Código de Accesibilidad de Castilla-La Mancha, en cada planta del itinerario accesible. El paso libre del itinerario es de 1,20 m, con estrechamientos puntuales de 1,00 m como mucho.
El módulo del extremo de la góndola, el que se ve de frente desde el pasillo principal y donde se coloca la promoción. En nuestro catálogo es la cabecera redonda EM 16A, de 140 × 56 × 106 cm, con una bandeja de 50, otra de 40 y otra de 30.
La ficha de la góndola EM en nuestra tienda online publica de 120 a 130 kg por bandeja con el peso repartido de forma uniforme. La ficha de este catálogo no da esa cifra para el mismo módulo, así que pídenos la confirmación por escrito antes de cargar al límite.
